System Center Virtual Machine Manager (SCVMM) 2016 Üzerinde HOST EKLEME, HYPER-V CLUSTER OLUŞTURMA, VM OLUŞTURMA












SİSTEM TOPOLOJİSİ


HOST EKLEME

VMM makinasına gelen kısayoldan SCVMM 2016’yı açıyoruz. VMMadm kullanıcısıyla oturum açtığımdan Use current Microsoft Windows session identity diyerek Connect’e basıyorum.





VMM üzerinden sol alttaki Fabric kısmını açıyoruz. Add Resources’dan Hyper-V Hosts and Clusters diyoruz.




Host makinalarımız AD’ye ekli olduğundan en üstteki seçenekle devam ediyoruz.







Credentials kısmında HOST’larda local admin olan kullanıcıyı seçmemiz gerekiyor. Sonrasında kolaylık olması için kullanıcıyı Run As Account olarak ekleyebiliriz. Browse ardından Create Run As Account diyoruz.





Host’larda local admin yaptığımız vmmadm2 kullanıcısını buraya ekliyoruz.




Oluşturduğumuz Run As Account’u seçip devam ediyoruz.




HOST’ların makine adlarını(hostname) alt alta yazıp devam ediyoruz.



Target bölümünde yazdığımız makinaları tespit etmesi gerekiyor. Bizim yazdığımız iki makine da listeleniyor. Host’ları işaretleyip devam ediyoruz.




Uyarıda HOST’larda Hyper-v Rolü kurulu değilse VMM’in sunuculara gerekli rolleri yükleyeceğini belirtiyor. Ok diyerek devam ediyoruz.




Özel bir HOST grubu oluşturduysak buradan seçebiliriz.




HOST’lar VMM’e ekleniyor. İşlemi Jobs üzerinden takip edebiliriz.



HOST’lar eklendi. Fabric – All Hosts kısmından görebiliriz.





HYPER-V CLUSTER EKLEME


HOST’lar eklendi fakat high availability çalışabilmesi için Cluster eklememiz gerekiyor. Daha önceden DC üzerinde Sanal Disk oluşturup HOST makinalara bağlamıştık. Şimdi Cluster yönetimini VMM’e alacağız.


Fabric bölümünde Create menüsünden Hyper-V Cluster seçiyoruz.





Cluster için isim tanımlıyoruz ve HOST grubunu seçiyoruz.




Run As Account’dan yetkili hesabı seçip devam ediyoruz.




Cluster’a ekleyeceğimiz Host’ları seçiyoruz.




Cluster için network seçimini yapıyoruz. Network’de kullanılmayan bir ip adresini buraya yazıyoruz. Bu ip adresi Cluster’a atanacak.

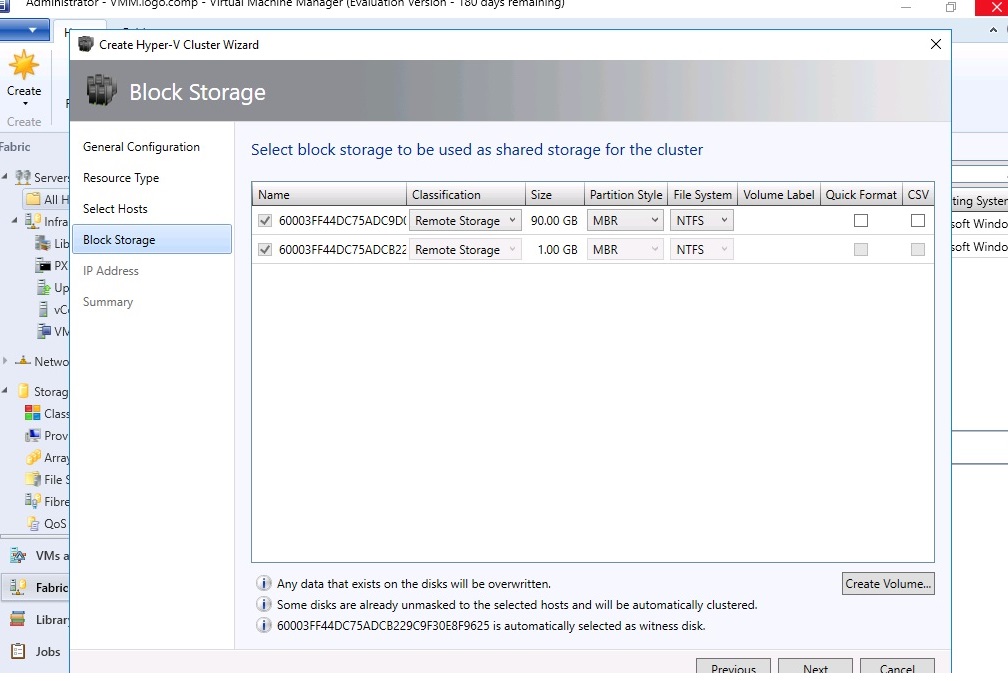

Bu kısımda DC üzerinde oluşturduğumuz Virtual Disk’leri görüyoruz. Aşağıda 1GB’lık diskin otomatik olarak witness olarak seçildiği yazıyor. 90 GB’lık diskin yanında bulunan Quick Format’ı işaretliyoruz ve Volume Label’a bir disk için isim yazıyoruz.
















İşlemleri tamamladığımızda Cluster oluşturulmaya başlıyor. Jobs üzerinden takibini yapabiliriz.




Cluster oluşturuldu ve artık iki HOST bu cluster’a bağlı.




High Availability VM Oluşturma



VM and Services kısmında üstteki menüden Create Virtual Machine diyoruz.




Source kısmında New Virtual Machine with a blank virtual hard disk seçiyorum.



Sanal Makine ismini yazıyoruz, neslini seçip devam ediyoruz.




Buradan Sanal Makine için CPU, RAM, Disk vs. ayarlarını yapılandırabiliyoruz.




Processors kısmında Allow migration …. seçeneğini işaretliyorum. Çünkü kullandığım iki host’un işlemcileri farklı.




Advanced kısmında Availability ayarında Make this virtual machine highly available seçeneğini işaretliyoruz. Bunu işaretlemezsek makine High Availability olarak çalışmaz.



Host grubunu seçiyoruz.



Sanal Makinanın çalışacağı HOST’u seçiyoruz. Seçtiğimiz HOST makinanın başına bir iş geldiğinde diğer HOST üzerinde çalışmaya devam edecek.



Sanal Makinanın kaydedileceği konumu ayarlıyoruz.



Browse’a tıkladığımızda seçtiğimiz HOST olan H01S’yi ve onun altında da Cluster Disk’i görüyoruz. Altta Explore Directory diyerek klasörü görüntüleyip burada klasör oluşturabiliriz. Klasör oluşturup bu klasörü seçiyorum.




Seçtiğim klasör yolu geldi. Vm buraya kaydedilecek.




Sanal Makine oluştu. Cluster altında görebilirsiniz.





H01S makinası üzerinde HYPER-v yüklü fakat Manager yüklü değil. Manager yüklemek için Aşağıdaki Features’ları yükleyebilirsiniz.


H01S üzerinde Hyper-v açtığımızda oluşturduğumuz Vm’i görüyoruz.




ISO göstererek Server 2016 kurulumu yaptık. Ve sistem kuruldu.
